1 概述

当今社会随着科技的进步，网络通信的迅猛发展，消防系统也趋向于消防联网系统统一监控管理的方向发展。发达的网络通信系统，为消防联网系统提供了强有力的支持，远程消防联网系统已经成为现实，然而传统的消防设备通常为独立个体存在，各个厂家使用的通信协议、通信方式也不尽相同，因此产品块为解决将独立运行的消防设备的不同的协议转为统一的、标准化的协议应运而生。

JBF5895中继模块是青鸟消防股份有限公司推出的新一代网络通讯设备，可配接火灾报警控制器/消防联动控制器等报警设备，应用于需要远程消防联网监控场所。

1.1 产品特点

• 采用SMT表面贴装技术；
• 采用RS232串口与控制器配接，布线简单，通信稳定，适用面广；
• 通过TCP/IP方式与平台端通讯，可适用于局域网、广域网，通信稳定，适用性强；
• 极强的抗干扰能力，无论是硬件还是软件都有良好的抗干扰措施。

1.2 性能参数

环境特性

防爆特性

电气特性

通讯特性

机械特性

认证特性

GB16806-2006《消防联动控制系统》

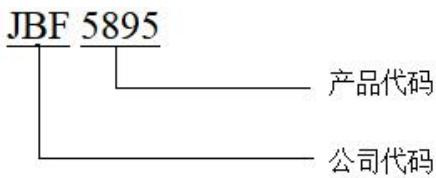

1.3 型号组成

2 安装说明

2.1 安装说明/步骤

• 中继模块采用壁挂或磁吸方式安装。
• 外形尺寸如图1所示：（单位mm）

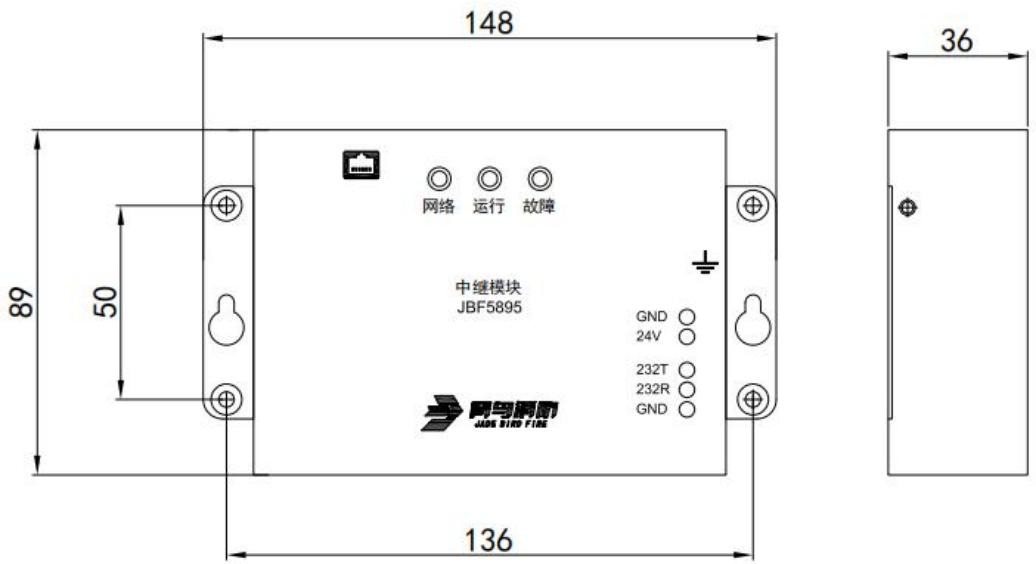

图1 外形尺寸图

2.2 接线说明

3 指示灯状态

4 配置方法

4.1 配置信息设置/查询

使用JBF589X配置工具配置模块。配置工具运行后的界面如下图所示：

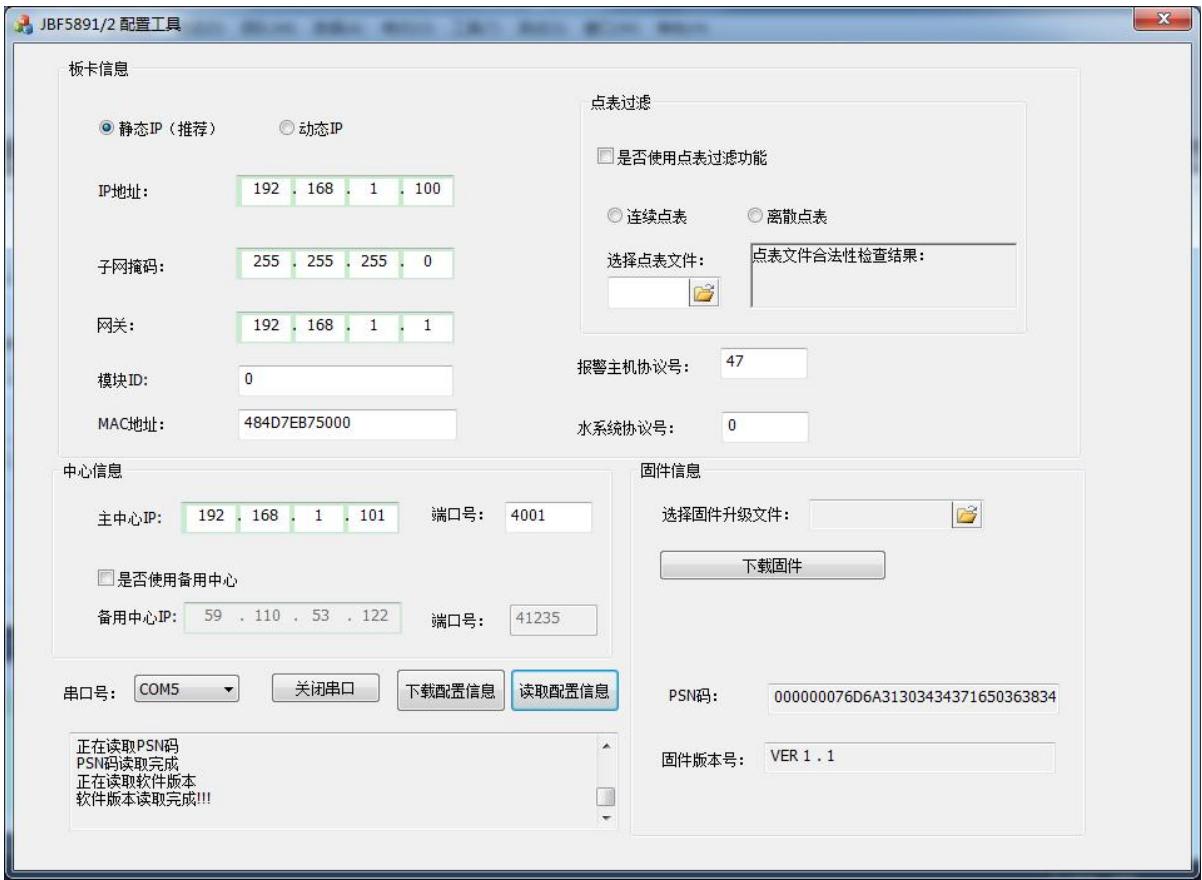

图2 配置工具运行界面

IP配置：推荐使用静态IP

先使用电脑从项目现场局域网获取网络配置信息，然后将获取到的IP地址、子网掩码、网关作为JBF5895的配置信息填写到配置工具相应的信息栏中。

若使用动态IP，则不用填写IP地址、子网掩码和网关这三项信息。

模块ID配置：

模块ID是一串数字，是平台方分配给每个终端设备的一串身份识别码。若平台方是青鸟云时，模块ID的值可以随意。

MAC地址配置：

MAC地址已在出厂时烧录完成，一般情况下不需要修改。

报警协议号：

参考《JBF-TD802传输设备安装配接信息表》

中心信息配置：

主中心IP、端口号需按照平台方提供的信息填写。

备用中心是主中心的替代。如果JBF5895与主中心连接失败，则会尝试与备用中心连接。如果平台方没有备用中心，则不要勾选备用中心选项。

点表过滤：

启用该功能后，JBF5895只上传点表中的点位报警信息（火警、故障等）。有连续点表和离散点表两种形式：

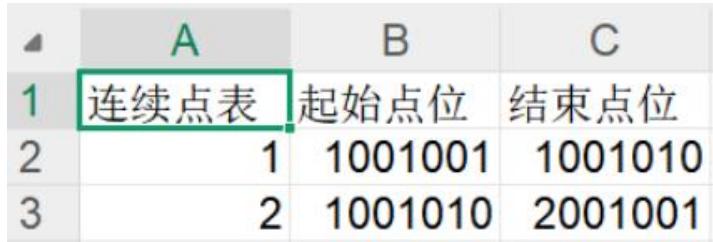

图3 连续点表

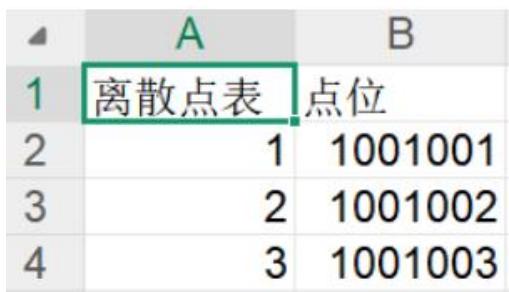

图4 离散点表

连续点表包含的点位有：1机1回路1号~1机1回路200号，1机2回路3号~1机2回路4号，1机2回路10号。

离散点表包含的点位有：1机1回路1号、1机1回路3号、1机2回路158号。

离散点表文件中的点位数量不能超过2048。连续点表文件中的点位区间数量不能超过1024。

PSN码：

用于在青鸟云登记注册JBF5895。出厂时已经烧录完成，无法修改。

固件版本号：

产品的固件版本，是只读信息，无法修改。

下载配置信息：

各项信息填写完成后，打开串口，然后点击“下载配置信息”按钮，配置信息下载完成，信息输出窗口会出现如下提示：

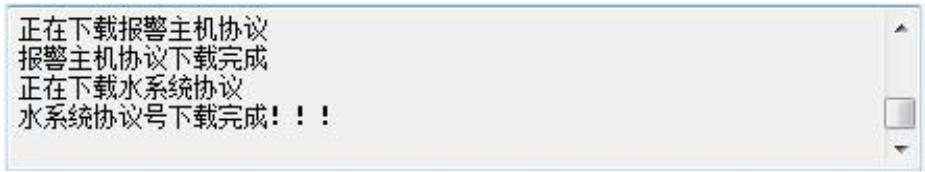

图5 配置信息下载完成]]

读取配置信息：

打开串口，然后点击“读取配置信息”按钮，读取完成后，相应的信息会显示在各自的串口中。信息输出窗口会出现如下提示：

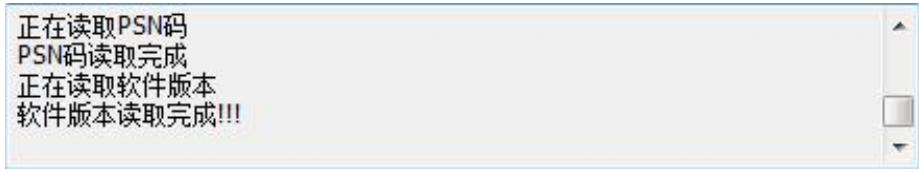

图6 配置信息读取完成

4.2 下载升级文件

先打开串口，然后选择需要下载的BIN文件，再点击“下载固件”按钮，按钮变为不可用并提示“请将板卡重新上电”。JBF5895重新上电后，配置工具会开始下载BIN文件。

下载完成，最下方的窗口中会有相应的提示：

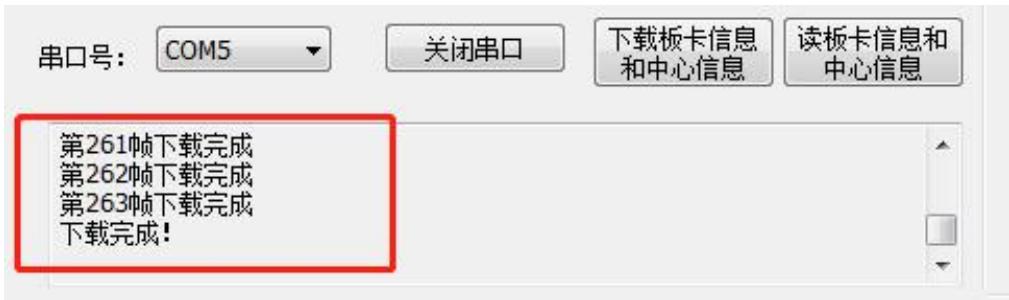

图7 升级成功提示

可以点击“读板卡信息和中心信息”按钮，查看固件版本，以验证串口升级是否成功。

5 故障分析及解决方法

6 维护保养

模拟火警：确认在平台接收到的信息与现场模拟信息一致，每个月试验次数不应少于2次。

7 开箱及检查

检查产品包装箱中是否含有以下物品：

如发现任意项有缺失或有损坏，请速与当地经销商联系。

8 注意事项、免责声明

• 在使用中，必须严格按照本说明书的描述进行安装与调试。
• 本公司保留对本说明书的最终解释权。
